メーターパネル

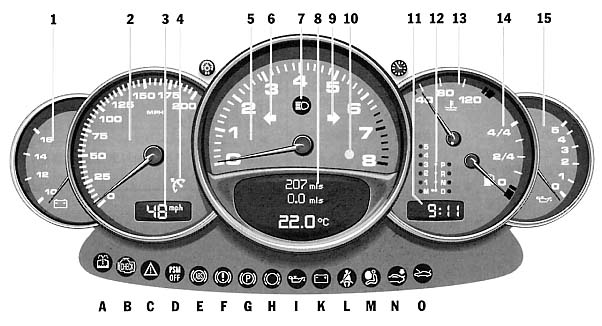

下にメーターパネルと警告灯/インジケータランプの図を示します。
メーターパネル
1.電圧計(エンジンオン時14V位)
2.アナログスピードメーター(日本仕様はKm/h)
3.デジタルスピードメーター( 〃 )
4.クルーズコントロール作動表示灯(オプション装備)
5.タコメーター
6.左方向指示灯インジケーターランプ
7.ハイビームインジケーターランプ
8.オンボードコンピュータのドットマトリックスディスプレイ(黄と赤のカラー表示)
基本設定は上部がオドメータ,中央部がトリップカウンタ,下部がオンボードコピュータディスプレイで、
作動レバーにより外気温,平均車速,平均燃料消費量,走行可能距離,ブースト圧を切り替えて表示できます。
これ以外にもオイルレベルを表示させたりしています。
尚、シートベルトをしなかったり、車が動いている時にサイドブレーキを引いたりすると全面が赤色の警告表示
になります。
更にトリップカウンタのリセットはタコメータ左上のボタンを1秒以上押し続けます。
9.右方向指示灯インジケーターランプ
10.計器照明用ライトセンサー
11.デジタル時計
時計合わせはタコメータ右上のボタンを約1秒間押すと時間表示が点滅を始めます。
ボタンを左右に回して時間を合わせた後ボタンを押すと、分表示が点滅するので時間と同じように左右に回して
合わせ、ボタンを押して放した時に0秒から動き出します。
12.ティプトロニックインジケータ(MTには無し)
13.クーリングシステム
水温計,警告灯
14.燃料計,警告灯
15.油圧計
警告灯/インジケータランプ
A.ウォッシャ液量残量警告灯
B.エミッションコントロール警告灯
C.PSMインジケータランプ
D.PSM警告灯
E.ABS警告灯
F.ブレーキ液量警告灯
G.パーキングブレーキ警告灯
H.ブレーキパッド摩耗警告灯
I.エンジンオイル油圧警告灯
K.充電警告灯
L.シートベルト警告灯
M.エアバッグ警告灯(イグニッションオン後数秒たつと消灯する)
N.格納式スポイラ警告灯
O.フロントトランクリッド,エンジンルームリッド警告灯
エンジンが暖機後定常状態時の、私の日本仕様MT車のメーターパネルです。
オルタネータ発電電圧約14V,アイドリング800回転弱,水温約85℃,油圧約2bar
方向指示とハイビームのインジケーター表示です。コールドスタート直後でアイドルアップしています。
燃料計の目盛りに対するガソリン量は、経験的にこのようになっていると思われます。
1/4目盛りの半分以下になるとワーニングメッセージが出て、0目盛りの下のワーニングランプが点灯します。
ガソリン残量がもっと減って空に近くなると、ワーニングランプが点滅しだします。
イグニッションON直後の警告灯表示です。センサーの情報はまだ表示されていません。
イグニッションON後エアバッグ警告灯が消灯してセンサーの情報を表示しています。バッテリー電圧が確認できます。
後、タコメーター,スピードメーターの針が0の位置に微妙に動いています。
警告灯表示部分の拡大です。

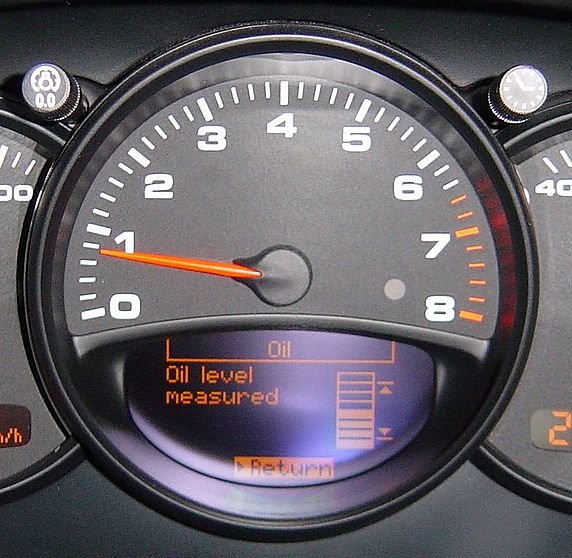

オイルレベル計測表示です。
外気温,平均車速,平均燃料消費量,走行可能距離,ブースト圧の表示です。
シートベルト未着用の赤いワーニング表示です。
2004年式からメーターにturboのロゴが入るようになったようです。
黄色の車のボディ同色メーターです。
ちなみにこのターボカブリオレです。

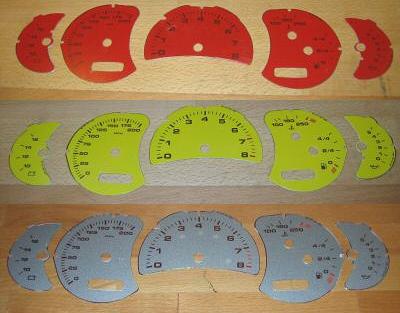

色つきメーターゲージはパーツとしてあるようです。
