ペダル

---

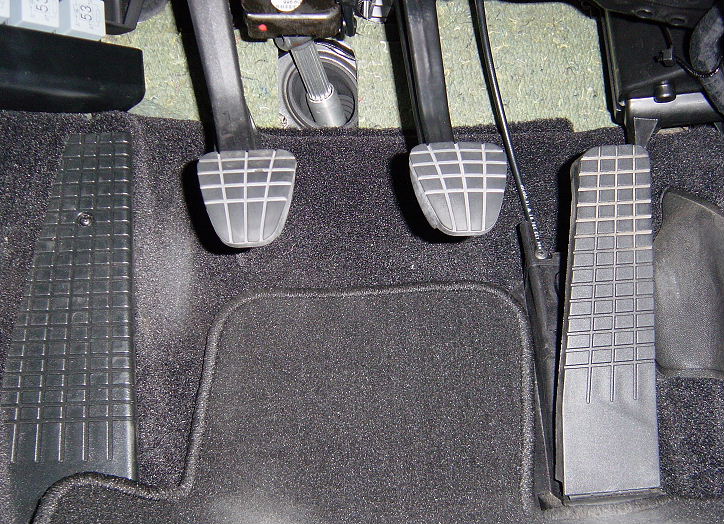

運転席シートの中央からペダル方向を見たところです。
ステアリングシャフトの左側にクラッチペダル、右側にブレーキペダルとアクセルペダル
があります。
クラッチペダルとブレーキペダルの支柱が少し右側に傾いていますが、操作していてペダ
ルのオフセットなどは感じません。

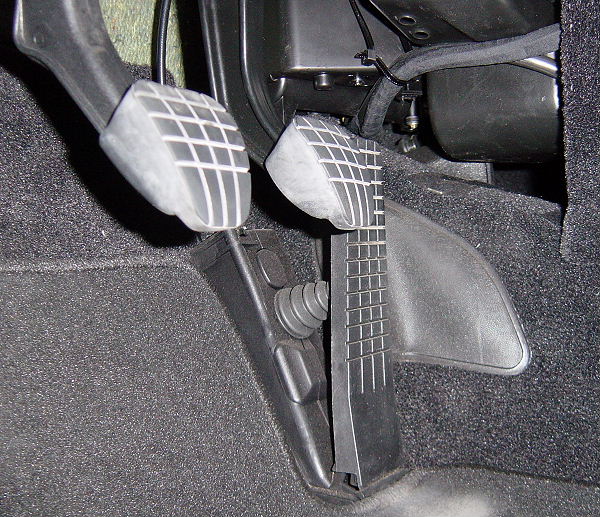

ペダルを横から見たところです。
アクセルペダルとブレーキペダルの踏む面の角度が異なっていて、ペダル上端では大体同
じ位置にあるのですが、下にいくほどブレーキペダルの方が前に出てくるようになります。
アクセルコントロールはフライバイワイヤで、ペダル位置センサユニットがあるだけで、
機械的なリンケージはありません。




フットレストの近くにヒューズ，リレーなどの電装品があるのが見えます。




クラッチペダルとブレーキペダルの間から上を見たところです。左側がクラッチで右側が
ブレーキです。ペダルの支柱に踏力を伝達する機械的な構造が見えます。
真ん中にステアリングシャフトのユニバーサルジョイントが見えます。
