ホットイナズマみたいなものを自作してみました＾＾

ネットでググってみると色々なかたが製作レポをアップしていらしたので、参考に作ってみました^^
わかったのは、回路の構造は・・・・・主にコンデンサの並列です^^v
・・・・とは言ってもσ(^^；)はまったくのシロウトで、その先どうやったらいいのかまったくわかりません(汗)
なにしろハンダごてなんて中学の授業以来ですから(汗）

とにかく作業の前に色々調べてから材料集めをはじめることに・・・・・・・・
でも、材料って言ってもアキバまで往復1000円以上かかる土地柄ですよ(TT)どうすれば････

結局・・・・・
○コンデンサは、105℃耐熱電解コンデンサをオーディオQのネット通販で購入しました。
　　25V/470μF：＠90円　25V1000μF：＠115円　25V2200μF：＠190円　25V4700μF：＠260円
　　各2個＋送料が５００円＋振込手数料(σ(^^；)の場合は210円でした)　　合計2020円
○ケーブルは、カインズホームでメータ売りのアーシングケーブルを各色１ｍ　380円/m
　　各40�p使用なので青赤2本で380円で計算しますね^^
○その他、・圧着端子(10ﾐﾘ−８ｓp・４ミリ−８ｓｐ）
　　　　　　　　４個入り各158円(こちらも2個づつ使用なので158円で計算）
　　　　　　　・フューズ１５A（＠30円）・フューズボックス(＠210円)・ユニバーサル基板(＠148円)
　　　　　　　・絶縁キャップ(白:30個入り135円）・ケース(＠222円）
　　　　　　
かかった費用は約３３０３円くらい。　送料別会計で2593円くらいでした^^
コレにあとからＬＥＤ代400円がかかりました。

部品の関係から、ある程度量産したほうがコストがかからなそうですね^^部品余っちゃいますし。
コストダウンするにはやっぱりコンデンサの数を減らして、カタチも凝らなければけっこう安く作れそうです^^
たとえばアーシングケーブル使ってますが、コレは完全に見ばえだけです(爆)
電気はコンデンサの足の太さを通るので、こんなに太くする必要はまったくなさそうです^^
箱はタッパーで済むし・・・・って言う具合にやっていけば、カンタンに1000円くらいは安くできそうです(笑）
コンデンサも・・・・こんなに要らないかもA^^;)

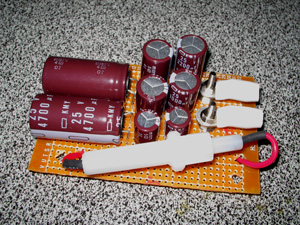

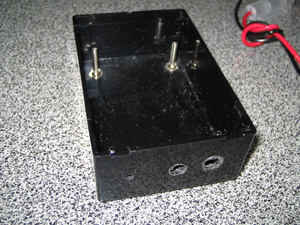

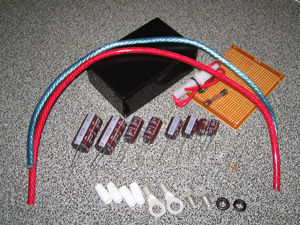

材料一覧です(笑）　コンデンサ8個と フューズをこの箱の中へ組込ます〜^^	まずは箱に穴あけ。基板を留めるために４φのビス穴を作り、ケーブル用に８φの穴を・・・・	基板に部品全てを並べて、位置決めをします。4700μFは寝かさないと入らず、コレでイッキにｽﾍﾟｰｽに余裕がなくなりました。

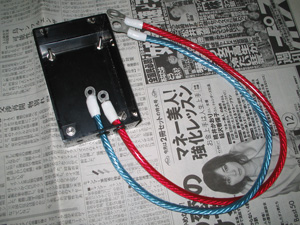

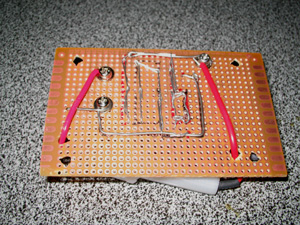

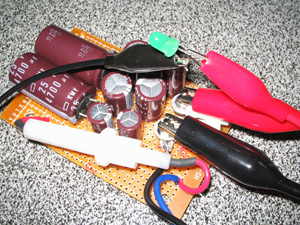

んで、コンデンサの足とリード線で裏をまとめて ハンダ作業です〜（＠＠） これで回路完成！　　　大丈夫なはず〜！	次は急遽取付る事にしたＬＥＤの点灯テスト。 秋月電子さんで自己点滅ＬＥＤを購入。 (10個入り400円)	ケースにアーシング用のケーブルを通し 圧着端子を装着してかしめます^^

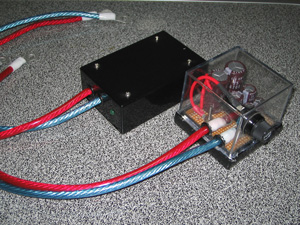

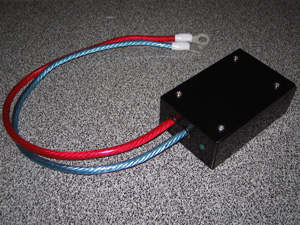

中に先ほどの基板を入れて・・・・ 完成で〜す^^v　通電するとLEDがピコピコと^^	実はコレ、試作2号機なんです。 1号機はご覧の透明ケースになりました^^	宮ケ瀬のオフの際、サ○ジさんと○べさんに 装着して頂きました〜^^　LEDピコピコ光ってます〜
