さて、以前に作ったインジケーター、事情があって貰われていきました。

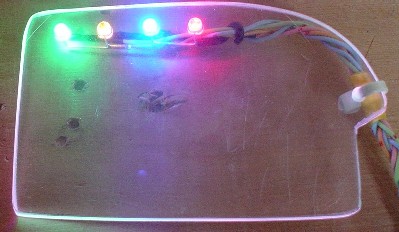

ということで、今回は、イルミネーション風に新しく作りました。
以前のインジケーター
新しくPCを自作した時にクリアーのアクリル板に穴をあけた時に
ゴミとして出てきた破片を使います。

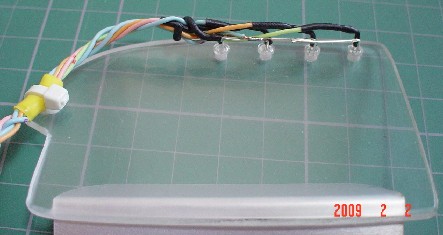

それなりの形に成形し、今回は直径3ｍｍのLEDを使用です。
今回は、基盤は使いません、ライン上に抵抗を入れてしまいます。

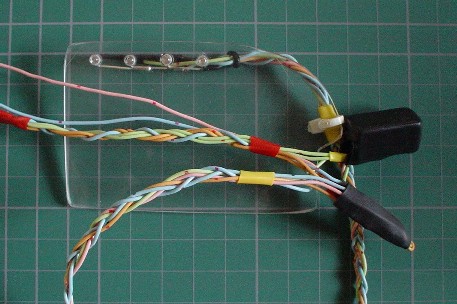

下の写真の細長い収縮チュープに覆われた部分が1.8ｋΩの抵抗がつながれています。
四角い黒い部分は、マイクロリレーです。
前回のニュートラルでは、
エンジン内部のオイルが熱くなってくると内部抵抗が下がってくるようで
LEDがうっすらとニュートラルでもないのに点灯してしまったのです。
ってことで、リレーでハッキリクッキリとさせたのです。
もちろん、前回同様にオレンジ（ターンシグナル）の＋の線の先は、
ダイオード（整流）を二つＬＥＤに流れるように二股で作ります。

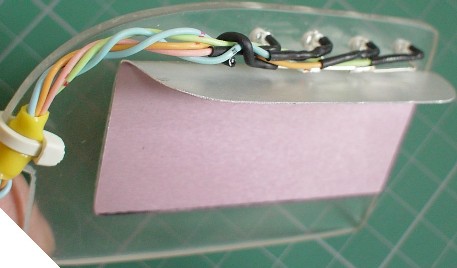

今回は薄いアルミ板を下のように曲げて両面テープで貼り付けました。

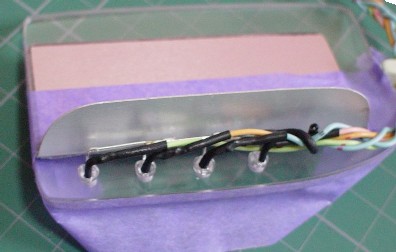

次に、クリアーのシリコンを注入するためにマスキングです。
シリコンを注入して周りをちょと成形。
アクリル板（正面側）から見て、空気が入ってないことを確認して放置です
３日もたったかなぁ。

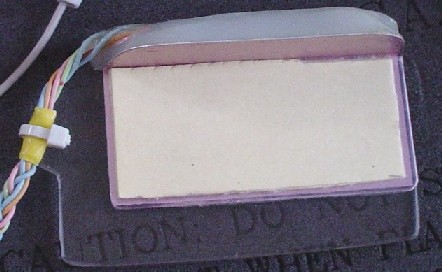

乾いたことを確認してアルミ板に両面テープを貼り元メーターのインジケーター部分に貼り付けます。

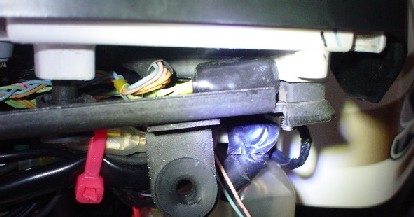

マイクロリレーなどは、元メーターの下の隙間に入れてしまいます。
下の写真は見えやすいように隙間をあけて撮影したもので、きちんと固定します。

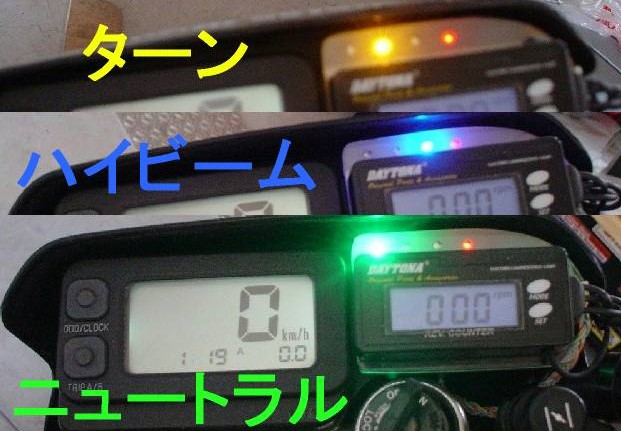

で、組みあがった状態は・・。下の写真です。
上の写真で気づくうかもしれませんが
スピードメーターはバックライトがホワイトです。
0.5W級のLEDライト（１５００円位）を非常用に買って使ってたんですが
それを見てるうちに分解してバックライトのバルブを外し、取り付けちゃったのです。
インジケーターの赤いLEDはブレーキランプと連動して点灯です。
もちろんテールライトも完全LED化されてます。
