ハードディスクをSDATの上にかぶせ、「パチン」と
爪がかみ合うまで押し込みます。
今回は何とか固定できるとこまで押し込めました。
ハードディスクを固定したらSCSIケーブルを
ロジックボードにはめ込みます。
SCSIコネクタが前方に向いてるためケーブルは
ドライブの上を回ってロジックボードへ繋ぎます。

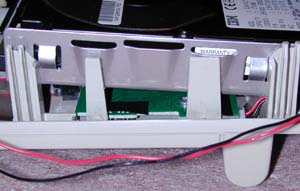

そして電源ケーブルの延長コネクタなどをドライブ後方に
押し込みます。
ドライブ後部はIDE,SCSIのフラットケーブルと
電源ケーブルが入り乱れてかなりグチャグチャ。
これで接続完了です。あとはフォーマットして
システムをインストールして完了！！
今回はとりあえず手持ちに余ってた4GBIDE
(G3DT233に内蔵されてたApple純製)を取り付けました。
・・・・ところが！！！
B'sCREWでフォーマットはでき、システム・インストールも
出来たのですが、このドライブから起動できません！！
SDAT分電力消費が増えているので電力不足かな？と思い
ハードディスクだけ補助電源を使って見ましたが
やはりダメ。・・・う〜ん・・・
外から起動すれば普通に読み書きは問題なく出来るのですが
ブートだけできません。謎です。
でも元々このドライブは今回搭載したSDATの動作保証は
ないのでまあ、当たり前と言えば当たり前ですね(笑)

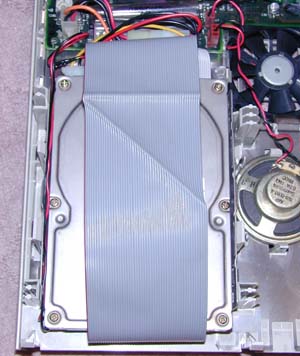

↑こんな感じでハードディスクがかぶさります。

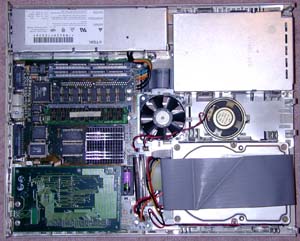

↑全ケーブル接続した状態。あとはトップカバーを
かぶせるだけです。
