DB-15Mac用モニタ切替器(5)

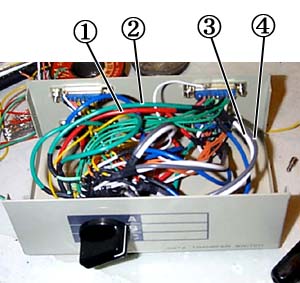

4コネクタ全て結線が終わり、ケースに 収めたところ。 信号線が太くなったせいか、かなり ケースに収めるのが大変でした。 1-　緑信号線＆緑シールド線 2-　赤信号線＆赤シールド線 3-　水平同期信号線＆同期信号シールド線 4-　垂直同期信号線＆同期信号シールド線 そして同期信号線二本の下にある青い線が 青信号線＆青シールド線。 72個所のハンダ付け個所が全て正しく 結線されていなければいけないので 最終チェックは目を皿のようにしての検査です。 結線カ所が超接近しているのでショート してないかどうかも慎重にチェック。 そしたらやっぱり一ヶ所結線間違いを してました。集中してたつもりでも 5時間を超える長丁場ではアタマがモーローと してきてましたからねぇ(笑)。 そして最後にコネクタと切替ユニットを ケースに押し込めでネジで固定します。 コネクタの両わきのボルトは98用のではなく、 VGA切替器に付いてたものを使用すれば Mac用DB-15モニタケーブルも固定できます。

さあ、これで作業は全て完了！あとはケーブル繋いで電源ＯＮ！！
ケーブルをAコネクタに繋ぎ、切替つまみをAに合わせて電源ＯＮ！緊張の一瞬です。・・・・
し・か・し・・・・

「写らないじゃないか！！」あれれ？？？こんなはずでは・・・
一瞬大パニックに陥りましたが、なんとCコネクタをAコネクタの位置に付けてしまったことが判明(爆)。
最後の最後でツメが甘いのは私の悪い癖。
切替つまみをCに合わせて再起動したら、ちゃんと写りました！！カンドーです！！

どーでもいいけど、こんなにぐちゃぐちゃ配線ででホントにシールド効果なんてあるのかな？って
思ったりもしたんですけど、同軸シールドの効果は絶大です！！
AppleVisionの自動調整も正常に働きます。まあ、ADBケーブル繋いでるQuadraだけしか使えないけど。
もう一台のGX-1は現在、ファイルサーバとしてしか使う予定ないので写ればおっけーだし。
20インチモード以上だとわずかにゴーストが出ますが、画質にうるさい私が殆ど気にならない位のレベルです。
もともとAppleVision850はケーブルのシールドが甘いのか、ADB信号線もいっしょこたに
なってるからなのか、僅かにゴーストが出ていました。なので今回の切替器での画質の劣化は
極めて少ないと言えます。いやあ、頑張った甲斐がありました。
これだけの時間費やして失敗だったら泣いちゃうもんね(笑)。

今回は一応の結果が出たのでまあ、善しとしましょう。

次に造るとすれば、ADBとモニタを同時に切り替える切替器ですかねぇ。
VGAコネクタのADB・モニタ同時切替器は「五州貿易」などで販売してるので、それを改造するのが
一番簡単にできそう。

でも当分はダメ。力尽きました(笑)。
