DB-15Mac用モニタ切替器(4)

まずはVGA切替器の方から必要な同軸ケーブルを全て取り外します。

取り外す同軸ケーブルは、赤信号線/シールド線、青信号線/シールド線、緑信号線/シールド線、
水平同期信号線・垂直同期信号線/シールド線。
私が今回造ろうとしてるのは3:1の切替器なので、各信号線/シールド線が4本づつ必要になります。
同軸ケーブルの取り外しには、はんだ吸い取り器があると便利なのですが私は持ってないので
ハンダゴテでハンダを溶かして素早く外していきました。
切替ユニット側もモニタポート側も、接点同志が極めて接近しているので焦って
手元が狂うとケーブルの被覆を溶かしてしまいます。慎重に作業を進めます。

そして今度はそれを98用切替器の方に一本一本移植してゆきます。

赤信号線、赤信号シールド線を結線し終えた状態。 一辺に全部ケーブルを外してしまうと切替ユニット側の 結線場所がわからなくなってしまいます。そこで、 一本のケーブルを外したら、そこに一本移植する という方式を取りました。 一本外して一本付けるという、地道な作業です。

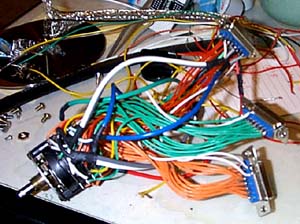

一つのコネクタ部分の結線全てが終わった状態。 赤・青・緑・垂直同期・水平同期各信号線と 赤・青・緑・同期信号各シールド線をハンダ付け。 一つのコネクタにつき9個所、切替ユニット側9個所 計18ヶ所のハンダ付けです。 一つのコネクタの結線が終わった段階で作業に 二時間近く費やしており、既にグロッキー状態。 完成までにはあと3コネクタ、計54個所の 結線が必要。 うは〜。だんだんとすき間が無くなってきて大変。 特に切替ユニット側はギュウギュウ。 しかも長時間ハンダごて点けっぱなしなので 小手先がだんだん酸化してきてハンダのノリが 悪くなってきました。 途中、電源切って小手先にヤスリがけすれば よかったかも。
