| ２００８年（平成２０年） 試行錯誤 |
| ２/１５ 進角は？ |
|
|
|
 |
 |
 |
 |
調子最高、 とは言っているものの、進角の調整があっているのか・・・
アイドリングも、気になるし、ブログ友達の修業人さんから、こんなアドバイスを |

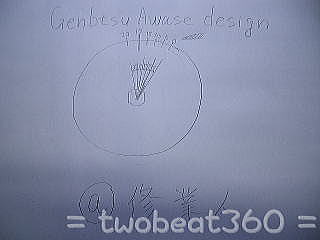

プーリーの長い線は、１７度、
向こうから、
０度・５度・１０度・１５度・１７度・２０度
短 短 短 短 長 短
との事、進角の位置を間違えていました
これで、進角調整は、バッチリ？ |

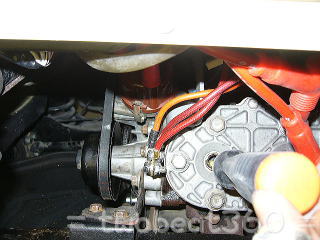

ドライバーで、１番ピストンの上死点を探り、プーリーの０度を確認し、タイミングライトを使って、１７度の位置に、マーキングが来るよう、デストリビューターを、動かし、合えば固定して完了です。
*ピストンに傷がついてはいけないので、金属でないほうがいいようです。 |
チョット走ってみました、
うん ＯＫ牧場!! |
|
|
|
|
| ２/２２ ワイパーの再生 |
|
|
|
 |
 |
 |
 |
入手以来交換していません。
ワイパーゴムも、劣化して、一部破れています。それで交換を・・・ |

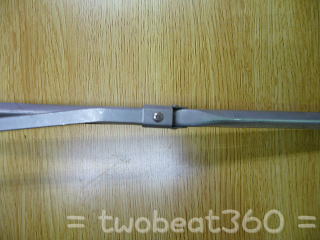

後ろが、カシメてある、一体型のワイパーは、製廃で入手できません、 |

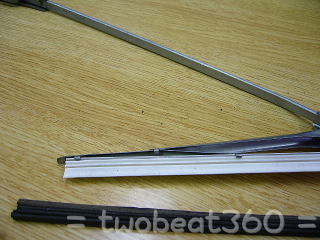

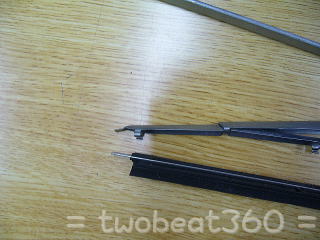

先端のツメを上げ、ゴムを抜く |

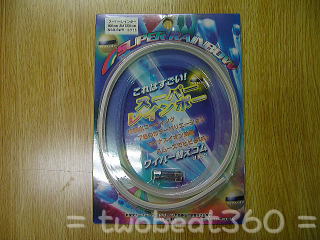

新しいゴムは、シリコン撥水タイプの物を用意 |
 |
 |
 |
 |

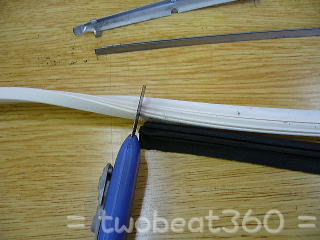

| 旧いゴムと同じ長さに切って |
ガイドの板バネを付け組み込んで、ツメを曲げ終了 |
仕上がりはこんな感じ |
こんな感じに取り付きました |
|
|
|
|
| ３/５ どうなっているの？ |
|
|
|
暖気を済ませ、会社を出て、すぐの信号で、CHGランプが赤く点灯、すると、ヘッドライトやハザードがチカチカとフラッタリングして、オヤと思う間も無く、ライトもハザードも消えてしまいました。
後続の車に、クラクションを鳴らされ、後続車に注意し、車から下り、ハザードの付かないまま、窓越しにハンドルを握り１０ｍほど先の縁石の切れた所まで、夢中で車を押し、動悸が治まるのを待って、友人にレスキューを、頼みました。
急速充電を済ませ、エンジンをかけると、嘘のように、エンジンは掛かります。しかし、アイドリング状態では、11V台しか、指しません。回転をあげると、13.8Vを指します、正常？
エンジンを止め、計ってみると、バッテリーは、14V近くあり、ヒューズBOX近くでは、11V台の値しかテスターは指しません。
どこかで、ドロップしているようです。
悩んでも仕方ないので、ハーネスの動脈硬化？劣化？を疑うことに・・・ |
|
|
|
|
| ３/６ 外します |
|
|
|
 |
 |
 |
 |
| ハンドル・メーター類をはずし |

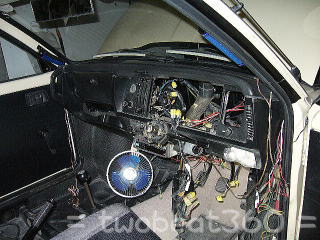

インスメントルパネル（ダッシュボード）を外し |

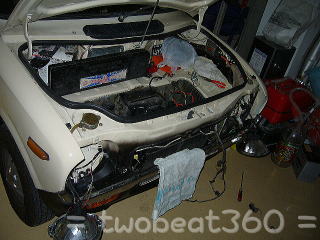

ヘッドランプ・・・そして |

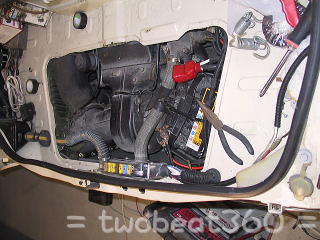

メインハーネスを摘出 |
|
|
|
|
| ３/７ ハーネスまで・・・ |
|
|
|
 |
 |
 |
 |
動脈硬化の追及？と言う呪縛から、逃れられるのか
気が付けば、日が変わっていたということも
なぜ、軽率にも、ハーネスなんて結論付けてしまったのだろう、
ブログ友達の、修行人様からご指南のあった、ジェネレーターを調べてなかった。
今さらにして、自問自答している自分がそこにいる・・・
保護皮膜をめくってみた物の、知恵の輪のように・・・ |
配線の分岐は、綺麗に半田付けしてある、昔の人は、良い仕事してたんですね、
今の車は、カシメですからね、ハーネスの導通は異常なし
こんなことなら、はずさなければ、良かった。
後悔先に立たずである。 |

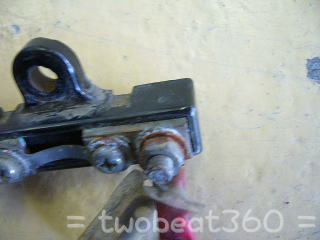

ヒュージブルリンクを疑ってみる |
錆やら、変色が見られる |
 |
 |
|
|
12Vを通して、テスターで計ってみると、
あれれ、異様に低い7.5V
擦ってやると、11V台
原因はこれ？ |
バッテリーとヒューズ間の配線は、変色してい、抵抗が増える原因かも？
新しい、ハーネスを用意することに
という事で、フル交換はしませんが、メインの配線は、新規に、そして、現代の車のように、リレーを使ってバッテリーからできるだけ短い回路になるように、旧い配線の一部は、リレーの、開閉用回路として使う事としました |
|
|
|
|
|
|
| ３/２６ オークションで |
|
|
|
 |
 |
|
|
| 矢風で落札入手しました |
配線を、いじるには、回路図が必要で「取扱説明書」の入手が必須です。
旧車では、この取説に配線図もこんな風に掲載されているんです。
拡大コピーして使えば鬼に金棒？ |
|
|
|
|
|
|
| ３/２９ 思い通りにいくのかな？ |
|
|
|
 |
 |
 |
|
| リレーは５極（a・b接点）40Aまで耐久があります |
|
古いヒュージブルリンクの代わりに、取り置きのアルトのヒュージブルヒューズを使用してB/IG/ST/ACCにそれぞれリレーをいれ、操作用Bラインには、安全の為5Aヒューズを使う、
回路が描けて来ました。 |
|
|
|
|
|
| ４/１２ 無いので作ります |
|
|
|
 |
 |
 |
 |

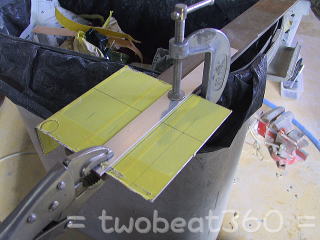

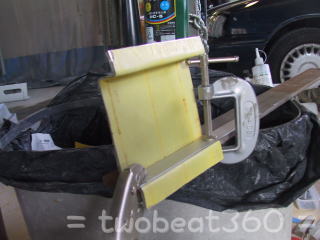

| １ｍｍのアルミ板を必要サイズに切って |
曲げて |
Ω型に |
そして、穴を開け |
 |
 |
 |
 |
| ナッターをつけ |

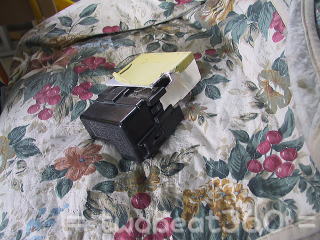

リレーを取り付けて |
ヒュージブルリンクの取り付けステーも |
作り、ヒュージブルリンクを取付けて |
|
|
|
|
| ４/１５ 仮付 |
|
|
|
 |
 |
 |
 |
| リレーはこの場所に |
メインヒューズは、こんな風に加工し |
熱伸縮チューブで |
取り付けましたが、何か今一・・・ |
|
|
|
|
| ５/１ 良いもの見つけた！ |
|
|
|
 |
 |
 |
 |

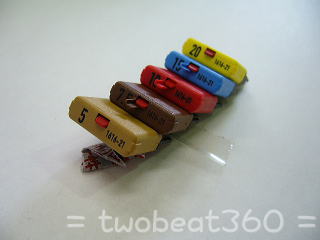

| こんなブレーカーヒューズがあると、以前の職場の友人が |

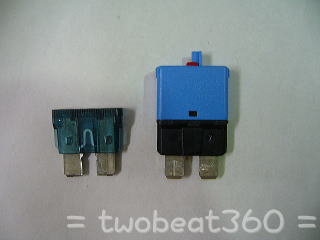

平型ヒューズと比べると背は高い |
取り付けるとこんな感じ |
ヒュージブルリンクには、このブレーカーヒューズを、レバーを押すとリリースされます |
|
|
|
|
| ５/３ 合わせて専用ヒューズBOXも |
|
|
|
 |
 |
 |
 |

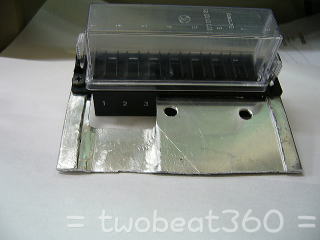

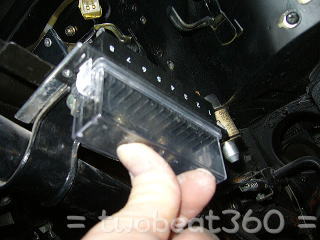

| ブレーカーヒューズBOX用の取付BOXを |
仮組みしてみるとこんな感じ |
メインヒューズ用にも買ってしまいました |

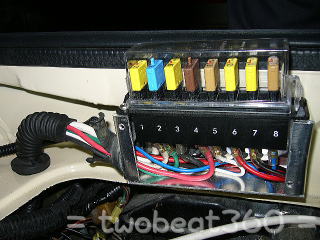

仮組みして見ました、これでハンドル下もすっきり？ |
 |
|
|
|

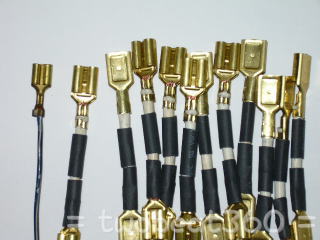

| ジャンプコードです |
|
|
|
|
|
|
|
| ５/１７ 配線の強化 |
|
|
|
 |
 |
 |
 |
| スターターモーターの配線です、ガラスクロスを巻いてビニールテープで保護します |

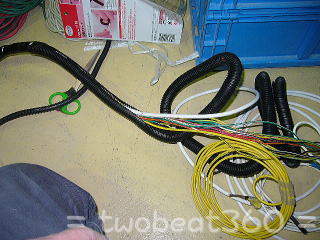

オルタからの発電ケーブルは太い線と交換、増設の回路の配線も組み込みます |
ハンドル下のヒューズBOXは回路用とし |
別のところに、ヒュージブルリンクとメインヒューズを |
 |
 |
|
|

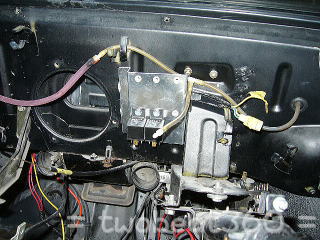

| ダッシュボード内には、回路リレーを |
丁度メーターパネルの裏側に来るようにしました |
|
|
|
|
|
|
| ６/１ 車検が・・・ |
|
|
|
| 切れた、とたんに、やる気が失せた！ |
|
|
|
|
|
|
|
| ６/２２ 気を取り直して、メーターパネルを |
|
|
|
 |
 |
 |
 |

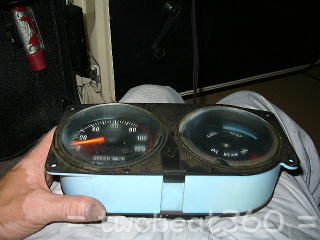

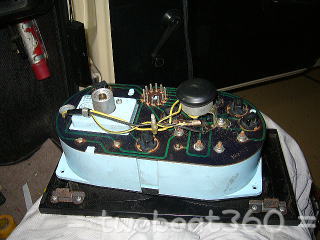

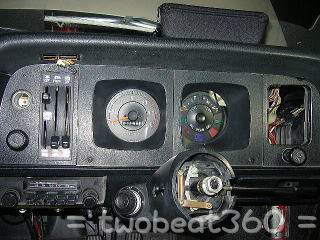

| メーターパネルをはずしているので |
永年のくすみを取る為に |

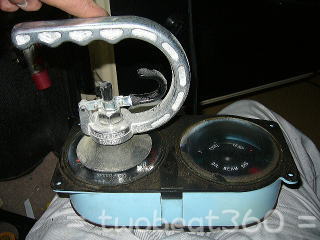

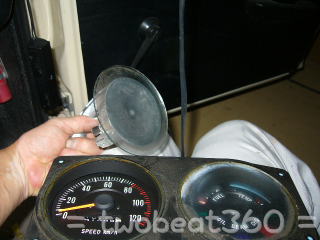

吸盤を使い |
カバーのガラスをはずして |
 |
 |
|
|
| きれいにして |
取り付けました |
|
|
|
|
|
|
| １１/１５ 何とか |
|
|
|
 |
 |
 |
|
| 配線もすべて引き終わり |
最終点検を済ませ |
キーを回しましたが、セルが回っても、初爆は起きませんでした。もうやる気なし |
|
|
|
|
|
| |
