筐体の分解・LogicBord交換（2）

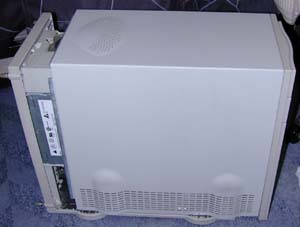

さて、8100/80AVを丸ごとGET出来たので、どうせなら 程度の良いパーツは全部Quadraに移植してしまおうと いうことに。 まずはQuadra800を分解し、交換するLogicBordを 取り出します。 手順としては、筐体後部の４本のネジをはずしてカバーを 前方に7〜8センチずらしてから上に持ち上げてはずします。 そのあと、PDSにささってるカード（このマシンの場合はG3カード。） と、NU-BUSカードを取り外します。 そしてLogicBordを保護してるプラスティックのフレームを、 中央のネジを外してから取って、前方のリセットスイッチを外す。 さらにLogicBordに繋がっている全てのケーブルを外してから （Fast SCSIのケーブルは外しにくいので私はそのまま） 前方にずらして外します。 LogicBordが取れたらFast SCSIのケーブルを外します。 これで取り外し完了。

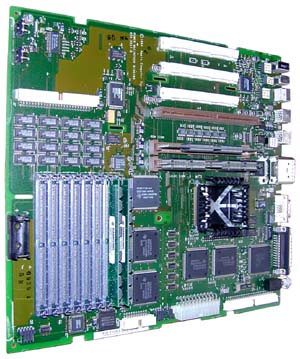

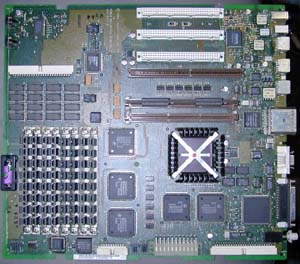

上が元々Quadraに入っていたLogicBord。 下が今回交換する8100/80AVのLogicBord。 ロットが違うのか、メモリスロットの色が 違う・・。 前から使ってたほうのは白なんですが、今回のは グレー。 上の写真は全スロットにメモリが刺さってるので 見えにくいですが、左下の白いスロットです。 白いメモリスロットはメモリの装着がしやすく、 斜めに差して垂直に起こすだけでカチッと固定 できました。しかしながら・・横から見るとメモリが 完全に固定されてるにもかかわらず、ちょっと斜めに 傾いているのがやや不安ではありました。 今回使うLogicBordのグレーのメモリスロットは （同じくボード上の左下） メモリをロックする金属の爪がヘンな形で、 スムーズにカチッと行きません。ちょっと爪を 開き加減にしてやっと固定できました。 でもメモリは完全に垂直に固定されており、見た目が 美しいです。 まずは古いLogicBordから全メモリを外し、 新しい方に移植します。 写真で見て左端から取り外し、右端から取り付けます。 G3カードのメーカーSonnet社の説明書では L2キャッシュははずすように指示されてましたが、 今回はあえて付けたままで実験。 完全にもとのままに戻しても面白くないし。
