筐体の分解・LogicBord交換（5）

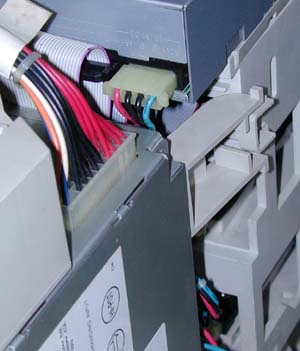

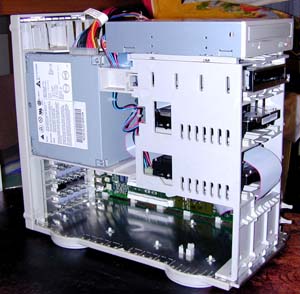

そして、ドライブを外したときと逆の手順で設置してゆきます。 CDドライブが入る5インチベイは、ベイと言っても筐体の上に 乗っかってる状態・・・・(笑)。なかなかインチキな感じです。 電源ケーブル、SCSIケーブルをはめてゆきます。 SCSIケーブルは一度交換してるものの、その後も何度も ドライブの脱着をしていてコネクタ部分が心配だったので 今回、新品に交換しました。 CDドライブがFastSCSIの12倍速になっているので HDと合わせて内蔵ドライブは全てFastSCSIで接続します。 （LogicBordの下の方、NU-BUSスロットの横のあたりにある コネクタ。ノーマル状態では内蔵HDが接続されてます） ですから内部SCSIのバス1の方（LogicBord上部のコネクタ）は 現在では全く使わなくなってしまってます。 全ドライブの接続が終わったら電源の固定部品（写真右上）を はめ込んでおきます。忘れがちです(^^; そうした後に、LogicBordに各ケーブルを接続します。 はめ忘れのないように注意して。 LogicBord上部にはめるのは電源ケーブル・CDオーディオ信号 ケーブル・LED・FDケーブル・（+SCSIバス1)です。 右下の写真がドライブ類を装着し終わった状態です。 シールド版がピカピカで奇麗。まるで新品のようになりました。

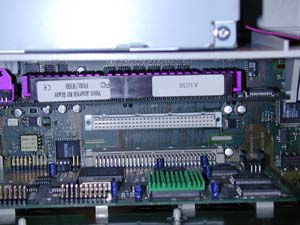

最後に601PDSにG3カードを、NU-BUSにグラフィックカードを 取り付けます。 PDSのCPUカードは接触が非常に微妙らしく、また、 「カチン」といった手ごたえがないので完全にはまったのかが 非常に判断しにくいのでちょっと注意が必要です。 はまったと思ってても不完全だったということもままあります。 SonnetのCrescendo G3 for NU-BUSの場合は 装着が不完全で起動すると、機能拡張「Crescendo」 読み込み時にフリーズするので、カード脱着後にこの症状が出たら カードの取り付けを再確認してみたほうがよいと思われます。 （実際私もこれで何度かパニクってます） カード類の取り付けが終わったら、ドライブ・ベイの下に プラスティックのつっかえ棒（フルサイズのNU-BUSカードを 支えるためのもの）を取り付けるのを忘れずに。 これでほぼ組み上がり。後はカバーの取り付けだけです。
